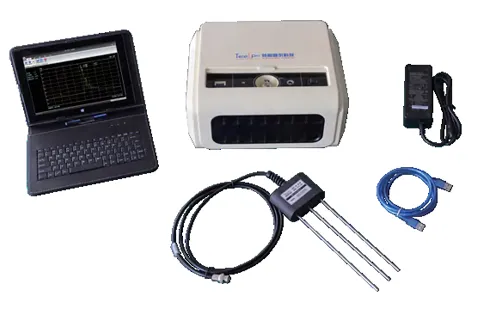

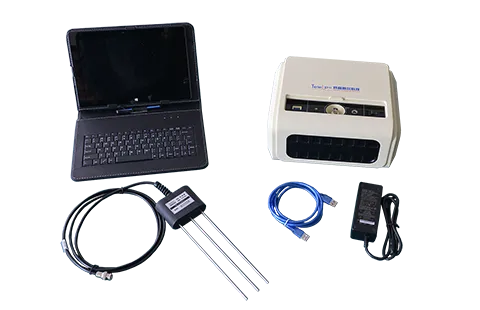

SOILTOP-200型土壤水分测定仪是我公司研发的国内首台采用时域反射技术的便携式土壤水分测量仪器，在国际上首次将步进频率连续波(SFCW)体制应用于土壤测量领域，可精准测量土壤的表观介电常数和电导率等介电特性。其内置的公式可在无需率定的情况下，对田间土壤的体积含水量测量误差低于±2%。同时配合现场环刀取土，可无需人工烘干直接快速测量土壤的干容重和质量含水量。目前产品已行销全国各地，在旱情(墒情)监测、水土保持监测、岩土工程以及科研等领域得到广泛应用。
| 测量原理 | 时域反射技术（TDR） |
| 测量量程 | 0~60%（体积含水量） |
| 绝对误差 | ±2%（体积含水量）— 无需公式率定 |
| 测量方式 | 频域频率步进体制 |
| 测量主频 | 1MHz至4GHz范围可调 |
| 数据处理主机 | 平板电脑 |
| 显示方式 | 测量曲线实时显示 |
| 操作温度 | -10℃~55℃ |
| 测量时间 | 5~20s |
| 供电方式 | 15V (DC) |
| 电池 | 锂电池（7800mAh） |
| 标配平板硬盘容量 | 64G（可存储数据以供大数据分析） |
| 支持传感器类型 | CZY、CZG、DGB等(特殊型号可定制) |

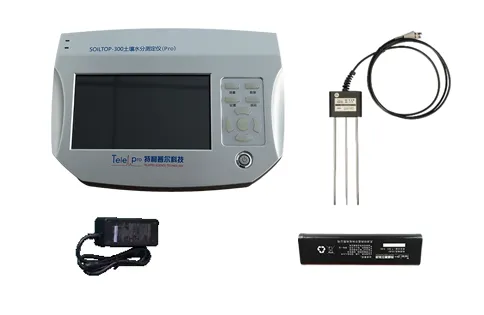

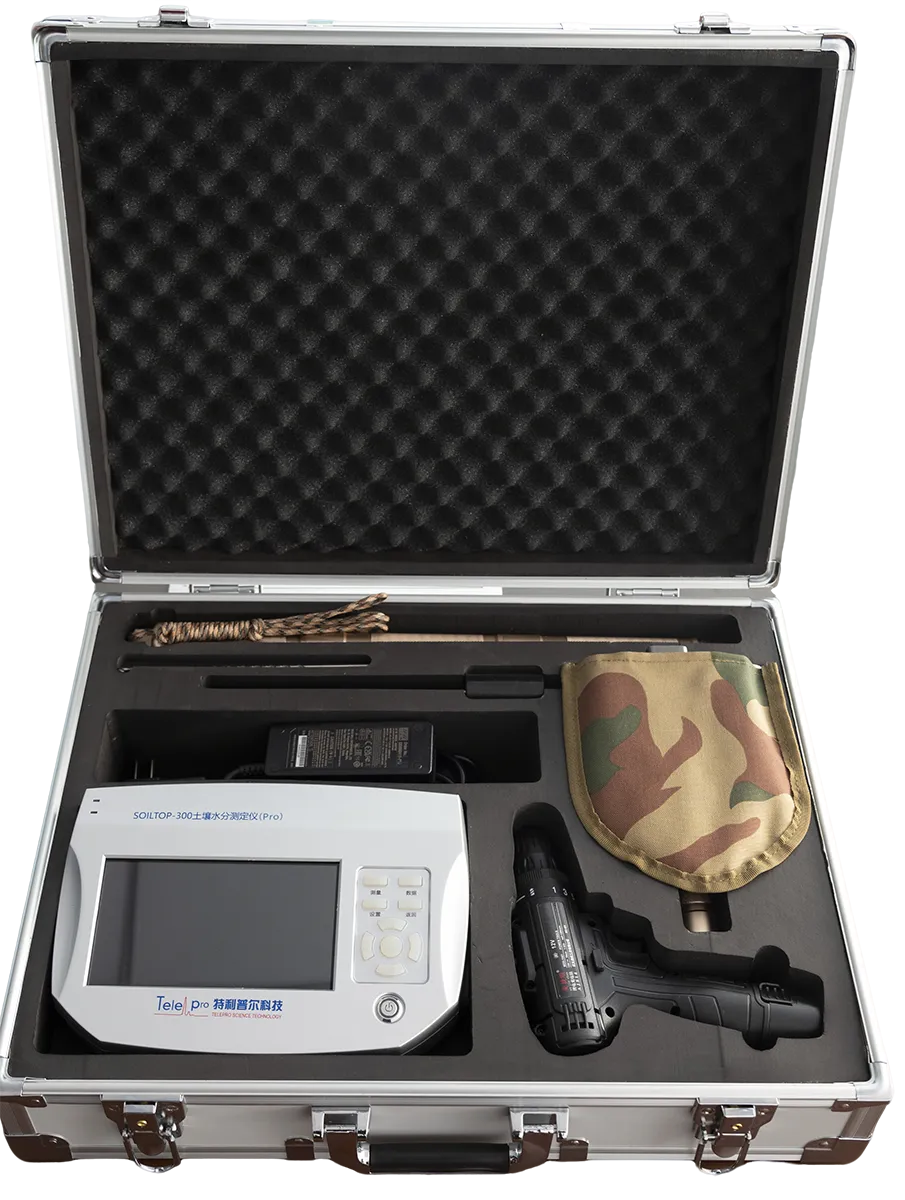

SOILTOP-300土壤水分测定仪（手持式），作为SOILTOP-200土壤水分测定仪的升级版，核心电路采用本公司最新研发的SFCW-TDR数字信号采集器，保持了SOILTOP-200产品基本功能和特点，核心电路高度集成，设计更加精密，销售价格大幅度降低。产品外观采用人机工程学及仿生设计原理进行设计，便于野外操作，增强使用的可靠性和舒适度，简便、易操作的人性化软件界面，采用高清液晶屏幕实时同步显示测量迹线，测量结果直观易读。
| 测量原理 | 时域反射技术（TDR） |
| 测量量程 | 0~60%（体积含水量） |
| 绝对误差 | ≤±2%（体积含水量）— 无需公式率定 |
| 信号接口 | BNC连接器 |
| 工作温度 | -10~55℃ |
| 存储温度 | -40~85℃ |
| 供电电源 | 15V |
| 标配电池 | 7800mAH（锂电池） |
| 存储容量 | 4GB |

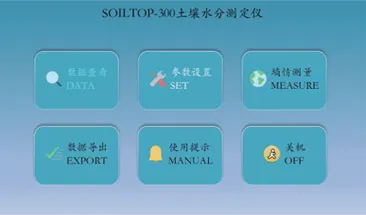

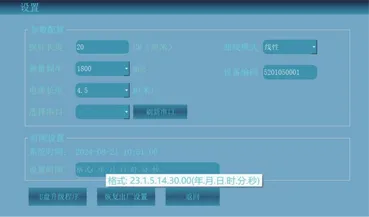

人机交互配置触摸屏及按键控制板
一键“开始测量”土壤体积含水率
支持测量数据的实时显示

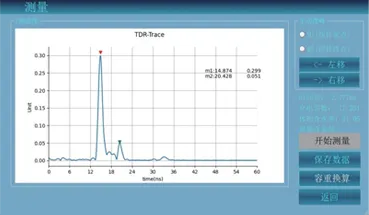

支持测量波形的实时显示
支持测量数据保存

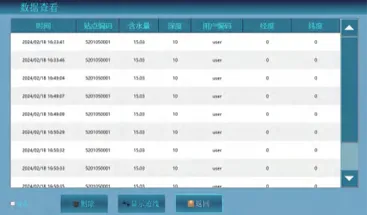

支持测量数据查询
支持多种探针类型
支持多种土壤类型

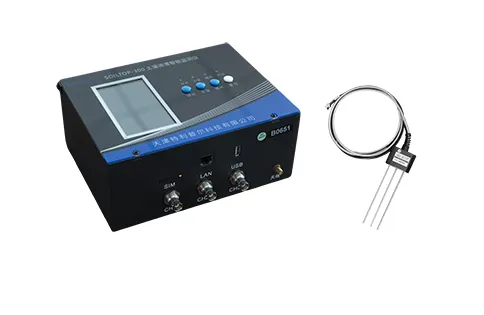

SOILTOP-300土壤墒情智能监测仪，基于SFCW-TDR数字信号采集器与4G通讯模块集成，可实现在线同步多路监测的需求，监测数据精度高、重复性强、一致性好。数据采集、通信及系统运行稳定可靠；可支持接驳更多的监测要素(最多可支持6信道)，可提供远程安装指导、远程诊断、远程软件升级等，确保了设备的运维可靠，降低了运维成本。目前在全国投入运行的SOILTOP-300土壤墒情智能监测仪已超过千处。
| 测量原理 | 时域反射（TDR）原理 |
| 测量量程 | 0~60%（体积含水量） |
| 绝对误差 | ≤2%（体积含水量）— 无需公式率定 |
| 分辨力 | ≤0.1%（体积含水量） |
| 等效上升沿时间 | 120ps（皮秒） |
| 工作温度 | -10~60℃ |
| 存储温度 | -40~85℃ |
| 供电电源 | 12V |
| 工作电流 | 800mA |
| 待机电流 | ≤30mA |
| 信号接口 | BNC连接器 |
| 存储容量 | 1GB |
| 无故障工作时间（MTBF） | ≥25000小时 |
| 时间精度 | 在线校时，年累计偏差不大于2秒 |
| 保护措施 | 设备具有防浪涌保护装置 |
| 数据通讯规约 | 符合《水文监测数据通讯规约》SL651-2014 |
| 执行标准 | 《土壤水分（墒情）监测仪器基本技术条件》GB/T 28418-2012 《时域反射法土壤水分监测仪》T/CHES 58-2021 |
| 产品特点 | 标准版 | 延拓版 | 定制版 |
|---|---|---|---|
| 通信接口 | USB、LAN、UART | USB、LAN/UART | USB、LAN、UART、RAIN |
| 通道数量 | 4 | 4 | 6 |
| 外设支持 | 摄像头 | DTU/RTU/摄像头 | DTU/RTU/摄像头/雨量计/温度计 |
| 版本特点 | 全集成式（集成RTU、DTU），体积小，功耗低，内置规约，兼容SL651水文规约。 | 兼容外设RTU，通信多种地方协议，连接更多类别的传感器 兼容外设DTU，模块化 |
支持6通道同步监测，可兼容更多外设 |
不同于仅作为一个时域系统的传统TDR，SFCW-TDR技术是一个频域、时域的多域化数字处理系统，其对于部件内部的阻抗匹配极为严格。所使用的插针传感器，在确保探针的阻抗匹配以及测量盲点之间的协调的基础上，根据自主专利技术制造。

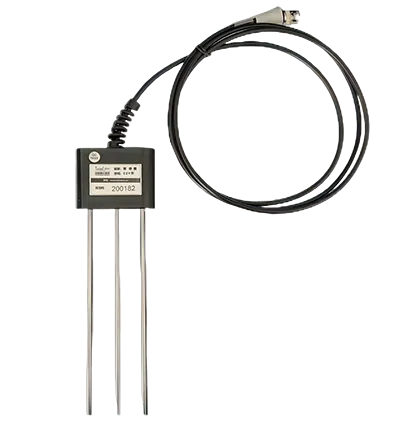

CZY型插针式传感器是便携式和手持式仪器的标准配置。加强的结构设计，适合野外移动快速测量的需求。

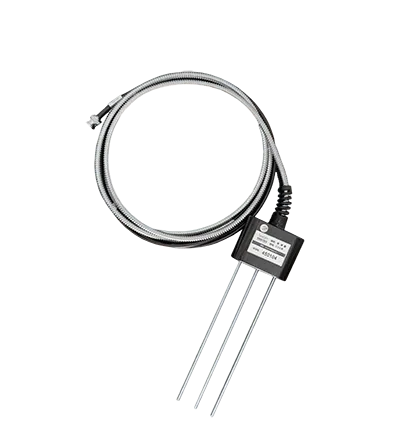

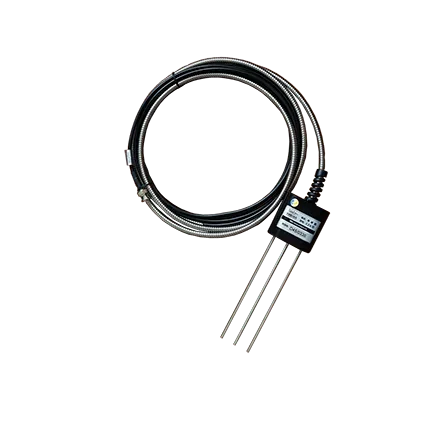

CZG型插针式传感器是固定监测插针式传感器的标准配置。线缆配有不锈钢套管，设计用于永久性安装在土壤中，可以在土壤剖面的任何深度进行测量，测量结果精准稳定。
我国是一个旱情频发的国家，土壤水分监测是应对旱情的重要工作。精准的监测是旱情突发时水文监测的重要工作之一。由于旱情的发生伴随高温热天气、室外作业环境恶劣。传统的监测方法以人工取土烘干为主，存在劳动强度大、数据上报不及时等问题。
公司已生产的手持及便携式设备能够快速测定土壤体积含水率，但其距离旱情应急监测存在以下问题:
1.由于要求测定的是土壤不同水平层的土壤水分，因此在实际应用时，仍需土工作业挖掘一个垂直断面，分层逐层水平插入探针检测，并未实际降低人工劳动强度及提高测量速度;
2.由于旱情测报依据标准是土壤的相对湿度，而介电法测量土壤水分直接提供的是土壤的体积含水率。人工法监测早情，仍需提前测定监测点的土壤田间持水量，而采用仪器法监测更需同时测定土壤相应土层的干容重，因此便携式仪器并不能实现旱情快速监测的实际应用需求;

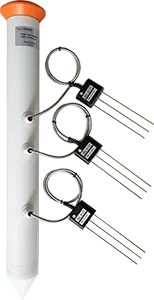

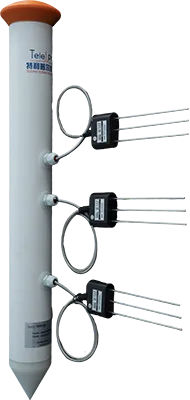

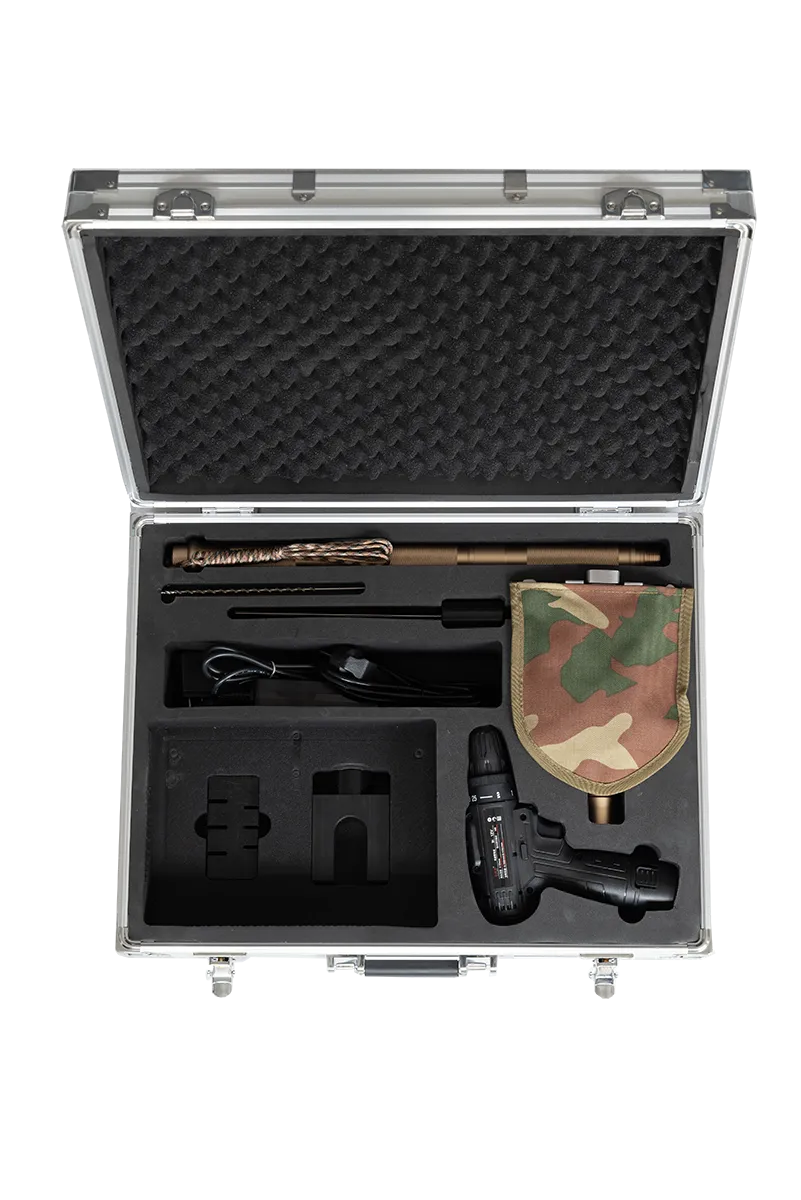

SOILTOP-QUICK100是针对以上问题推出的适应土壤水分应急监测的产品，作为手持式SOILTOP-300土壤水分测定仪的配套装置，可在2小时内完成部署安装，并同步完成土壤干容重和田间持水量的采集。每次需要监测数据时，可在10分钟内提供土壤体积、质量含水率及相对湿度的数据，为旱情应急监测提供了准确、快速、高效的解决方案，并极大的降低了旱情监测的劳动强度。
| 测量原理 | 时域反射技术（TDR） |
| 测量量程 | 0~60%体积含水量 |
| 测量误差 | ≤2%体积含水量 |
| 防护等级 | IP68 |
| 信号接口 | BNC连接器 |
| 通道数量 | 3层/可定制 |

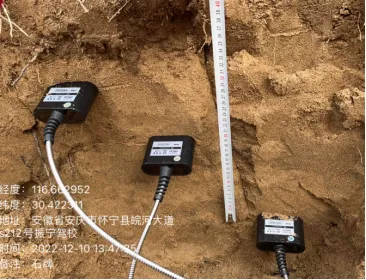

使用土钻钻取孔洞，将装置主体放入孔中，临近处挖取50cmX50cmX50cm的土坑，并在地表下10cm、20cm及40cm处插入传感器。

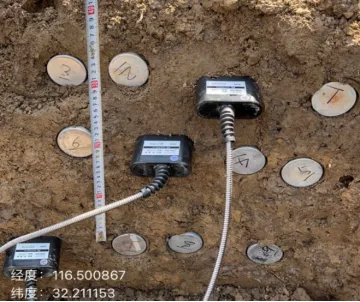

监测质量含水率时，需在相应层面、对应探针邻近处采用环刀取土确定土壤干容重。

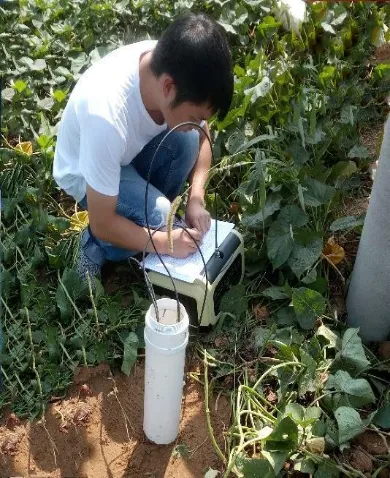

记录测量数据，完善现场设施
